激光槍彈測速儀槍彈激光測速儀-特警反恐防爆應急裝備、北京室內實彈射擊場設備
槍彈激光實彈測速儀指標：
1、基本工作原理：
槍彈穿過前后兩層激光幕，產生光電信號，測得前后光幕依次觸發光電信號的時間，進行軟硬件的及時處理，即可獲得槍彈的初速。
2、適用彈徑：3mm≤D≤50mm。
3、適用槍型：手槍類、步槍類、注射槍和各種單發體育比賽槍類。
4、槍口到前光幕距離：手槍L≥2米、注射槍類L≥4米、步槍類L≥5米、狙 擊和機關槍類 L≥10米。
5、速度范圍：1m/s-1000m/s。
6、被測發射物材料：固體。
7、平均初速彈數：無限制。
8、測速精度：誤差≤2％ 。
9、測速數據：統計、存檔、打印。
10、測速數據內容：

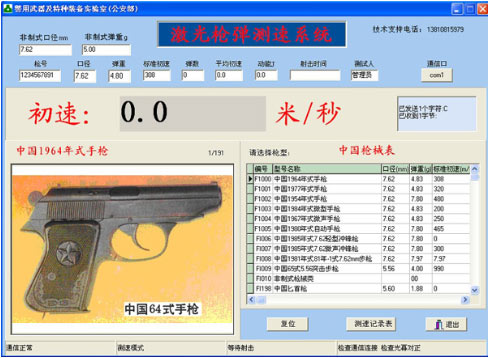

有槍型數據庫，可選擇槍型(有彩色槍圖)、制式槍的標準初速、本次初 速、動能、當前平均初速、槍號、非
制式槍參數輸入、射擊時間、測試人姓名等。
11、計算機：普通商用臺式或筆記本電腦一臺。
12、計算機操作系統：Windows 2000、 Windows XP 。
13、定制：可根據用戶要求定制特殊功能。
14、不配備計算機時，本測速儀也具備基本的測速功能。
15、使用溫度：-10℃ 到 60℃ 。
16、環境濕度：≤85％ 。
二 激光測速儀操作：
1、連線：將AC 220v 交流電源線插接可靠，不得虛插打火；將測速儀用串 口232 D9插頭
線與電腦連接，在電腦端有兩種連接形式，即臺式機用D9頭連接，筆記本電腦則須使用U
口轉232串口線連接。
2、連機：接通開關測速儀通電，啟動計算機及測速軟件，狀態欄顯示‘通信正常’。
3、檢查：測速儀光幕正常且光線與光管排對齊。如明顯偏離，則須人工微調板面兩銅柱中
心的螺絲，使光線對齊、對正光管排?；蛴檬种赣|發前后光幕，顯示有變化，即基本正常，
可進行測速。
4、電器調節：當光幕對正后光壓仍低，則需電器調節。板面有小孔，用小螺絲刀輕微旋轉
達到光壓要求(見9條)。
5、測速設置：點按電腦界面按鈕【復位】則上下機同時復位，顯示數碼0.0 。冷啟動或軟
件啟動后處于復位狀態。
制式槍類從界面槍庫中選擇槍型，非制式槍類從界面輸入口徑和彈重即可。不可測速散
彈槍類！
6、復位方式：2種
(1)下機復位，即測速儀按鈕復位方式，每發彈射擊前均須復位，單測和成組測速均如此；
(2)上機復位，即電腦界面按鈕復位方式，成組測速射擊前每發彈仍須下機復位。注意：成組測速時，組內之彈的復位不可使用上機復位方式，否則本組測速結束，每組測速上機僅復位一次。
7、射擊位置：測速儀中部約80mm寬度范圍，上下位置不限制，中部即可， 以保證安全和
不損壞測速儀為準。
8、安裝U口轉232串口驅動程序，設置計算機串口為默認Com1口，波特率為2400.
9、異常提示：
(1)顯示‘1F’:僅前靶觸發，檢查和調節后靶光線與光管排對齊；前后 靶面上均有兩個測試光幕亮度電壓的接線柱，萬用表的表筆分別接觸之可測得此電壓。此電壓應2.5v≤V≤3.2v 。
(2)顯示‘2F’:僅后靶觸發，檢查和調節前靶光線與光管排對齊；檢查光幕亮度電壓(同上)。
10、注意計算機界面測速軟件的操作提示。
11、安裝路徑：C:\Program Files . 測速程序文件夾GPU.
三 注意事項及維護：
1、防塵：測速儀在非工作狀態時應使用塑料袋遮蓋嚴密。
2、防雷：測速儀在非工作狀態時，應及時斷開電源，并將電源線插頭與220v交流電源插座分離。
3、眼睛不許逆光直視光源，以防傷眼！
4、測試儀移動位置時，須輕起輕放，不可劇烈震動。
5、保持光路玻璃清潔，不許用有機液體清洗任何光學元器件，只可空氣吹凈或用沾清水的軟濕布(潮濕干凈不可滴 水)輕輕擦拭。
6、每周至少通電一次，每次不少于10分鐘。
7、出現其它故障時，請及時聯系本公司技術部門，詳細記錄和描述故障現象。
四 裝箱清單：
1、激光測試儀 JDC-3型一臺
2、U口轉串口線和232串口D9型插頭線各一條
3、交流 220v 標準電源線一條
4、激光測速軟件安裝盤一份
